Flange bipartido para equipamentos revestidos em vidro

É especialmente projetado para proteger a tubulação revestido em vidro, com canalização em equipamentos vitrificados, os nossos flanges bipartidos vêm com designs especiais que os tornam diferente das flanges convencionais. As peças do reator revestido em vidro, oferecem às seguintes vantagens.

Amostra de produtos

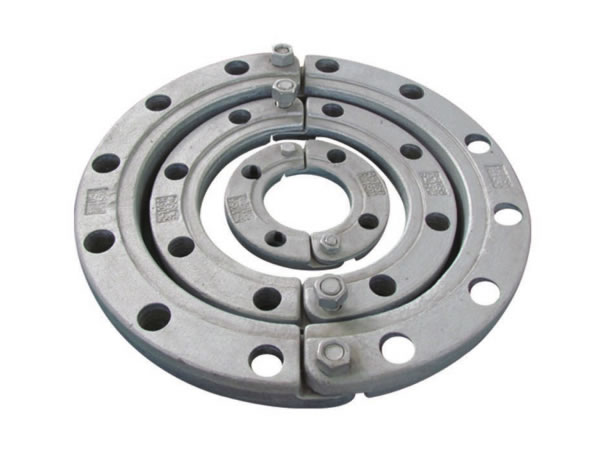

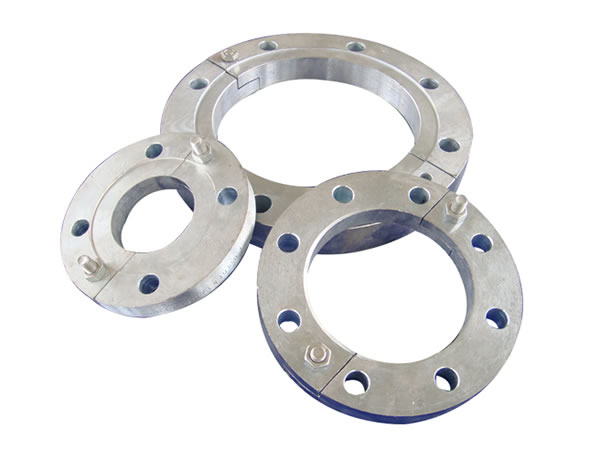

  • Flange bipartido
  • Flange bipartido

1. O flange bipartido possui duas metades montadas com parafusos e porcas, para permite a aplicação após a fabricação.
2. O projeto especial garante a facilidade das operações de manutenção e inspeção
3. É ideal para proteger o sistema de tubulação revestido em vidro do seu reator, juntamente com tubos de flange.

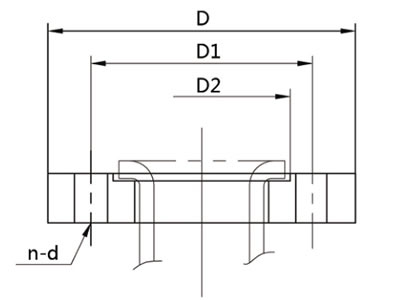

Parâmetros técnicos do flange bipartido
DN2
-------------
DN1
PN0.6 PN1.0
D
( mm )
D1
( mm )
D2
( mm )
n-d D
( mm )
D1
( mm )
D2
( mm )
n-d
50 140 110 92 4-14 165 125 104 4-18
65 160 130 112 4-14 185 145 124 8-18
80 190 150 130 4-18 200 160 135 8-18
100 210 170 150 4-18 220 180 160 8-18
125 240 200 180 8-18 250 210 190 8-18
150 265 225 204 8-18 285 240 214 8-22
200 320 280 260 8-18 340 295 270 8-22
250 375 335 314 12-18 395 350 324 12-22
