Reator revestido em vidro tipo aquecimento elétrico

Principais características

1. O reator revestido em vidro tipo aquecimento elétrico produzida pela Taiji, é caracterizada pela propriedade aquecimento rápido, excelente resistência a altas temperaturas e à corrosão, excelente desempenho de higiene, sem poluição ambiental, fácil de utilizar uso, etc.

2. É um novo tipo de equipamentos de processo revestido em vidro fabricado com tecnologia de última geração, tanto na China como no exterior. Pode ser utilizado em inúmeras aplicações na indústria farmacêutica, química, alimentos, temperos naturais, aditivos alimentares e outros campos.

3. O reator industrial consiste de corpo, tampa, agitador, revestimento, tubo de aquecimento, apoio, unidade de acionamento, unidade de vedação, etc. Os materiais e bicos, podem ser determinado de acordo com os requisitos do processo do cliente. Nós também projetamos e fabricamos reator não-padrão para às necessidades do cliente.

4. O reator revestido em vidro tipo aquecimento elétrico, utiliza o esmalte de alto desempenho TJ09, que é revestido na superfície interna do reator, por meio de tecnologia de esmaltagem sofisticada, assegurando uma excelente resistência à corrosão, choque mecânico e variação acentuada da temperatura e notável durabilidade.

5. Na Taiji, oferecemos uma ampla gama de reatores revestido em vidro tipo aquecimento elétrico, que estão disponíveis em todos os tipos de especificações. Os modelos incluem K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, etc.

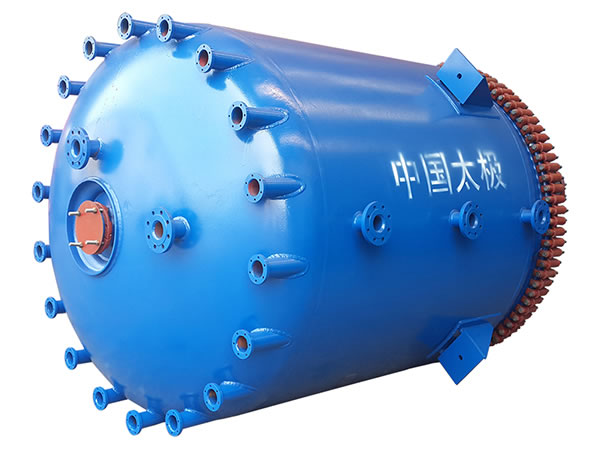

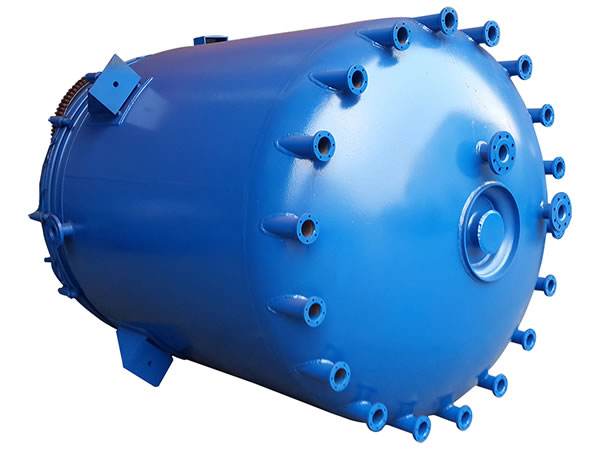

amostras
Parâmetros técnicos do reator revestido em vidro

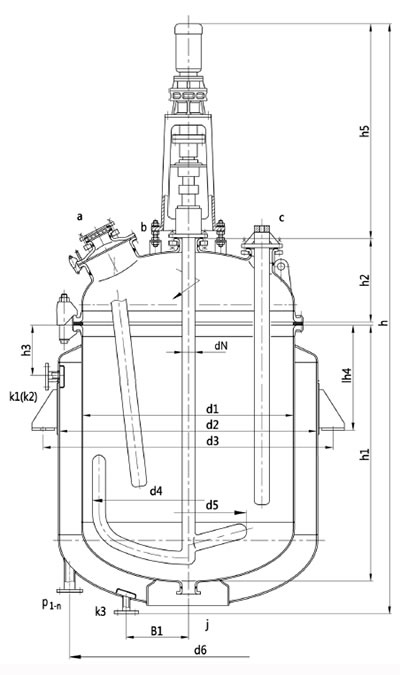

Desenho do projeto
Interior do vaso Revestimento
Pressão do projeto
(MPa)
0.4/0.6/1.0 ATM
Temperatura do projeto
( ℃ )
-19 ℃ /200 ℃ -19 ℃ /200 ℃
Unit: mm
Especificações K50L K100L K200L K300L K500L K1000L K1500L K2000L K3000L K4000L K5000L
Capacidade nominal (L) 50 100 200 300 500 1000 1500 2000 3000 4000 5000
Capacidade total (L) 102 180 325 483 743 1616 2172 2640 4170 5140 6470
Capacidade calculada (Nota 1) (L) 71 128 247 369 588 1244 1714 2180 3370 4334 5443
Capacidade de revestimento (L) 84 115 174 218 307 476 300 387 461 774 73
Área de troca de calor ( ㎡ ) 0.34 0.66 1.26 1.75 2.64 4.55 5.76 7.23 9.33 11.85 13.74
Peso de referência (kg) 446 527 697 966 1174 1885 2280 2535 3555 4055 4940
Dimensão principal d1 500 600 700 800 900 1200 1300 1300 1600 1600 1750
d2 700 800 900 1000 1100 1400 1450 1450 1750 1750 1900
d3 809 918 1028 1130 1230 1571 1622 1622 1964 1964 2152
d6 608 708 810 910 1010 1312 1389 1389 1690 1690 1840
h 1835 1980 2245 2595 3035 3500 3700 4050 4210 4650 4820
h1, h2… As mesmas especificações dos reatores revestidos em vidro tipo K
Bico DN a, b, c, d… O revestimento de conexão dos bicos, são referentes às mesmas especificações dos reatores revestidos em vidro tipo K.
Revestimento do bico DN p 65 65 65 65 65 65 65 65 65 65 65
p1-n p1-4 p1-6 p1-6 p1-6 p1-9 p1-12 p1-12 p1-12 p1-15 p1-15 p1-18
k1, k2… Os tamanhos dos bicos referidos, são as mesmas especificações dos reatores revestido em vidro tipo K
Acionador DN 40 40 50 65 65 80 80 80 95 95 95
h5 950 950 953 1170 1170 1320 1320 1320 1360 1360 1360
Notas 1: Capacidade calculada: Volume sob flange de gola longa.
