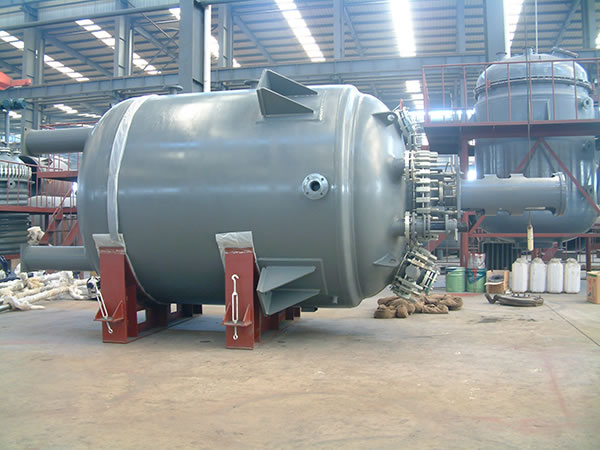

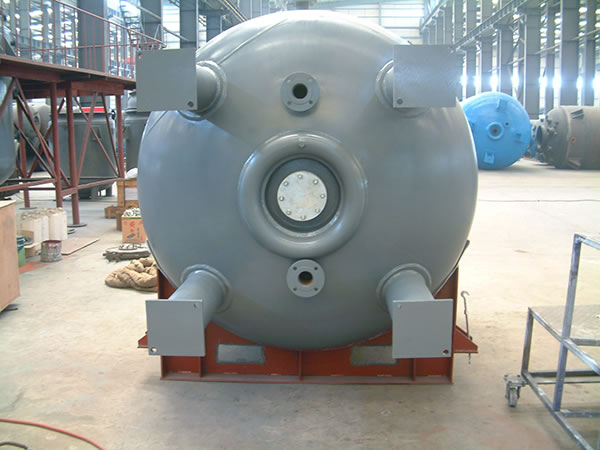

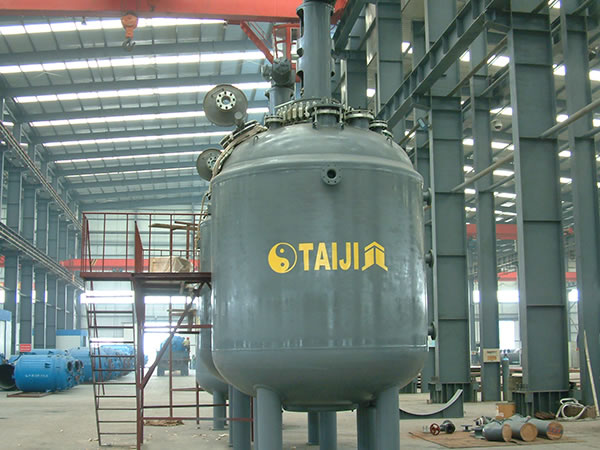

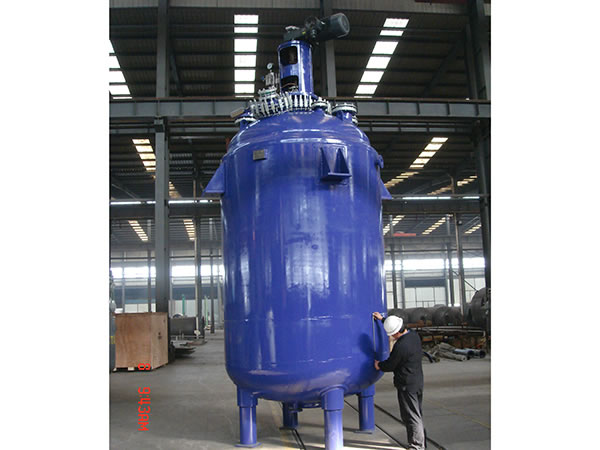

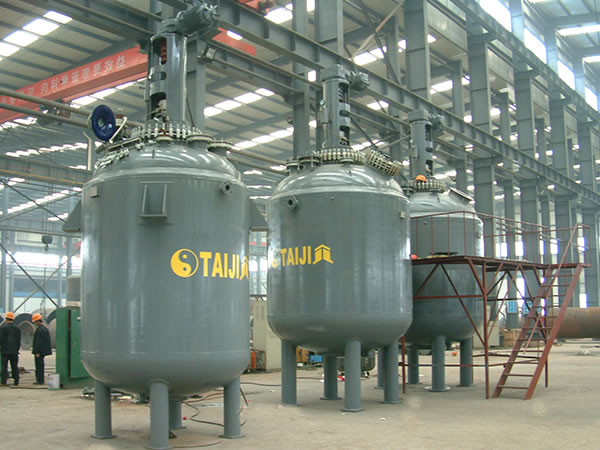

Principais características

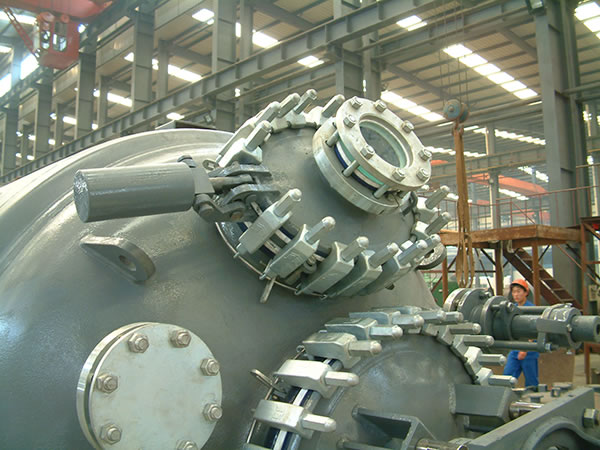

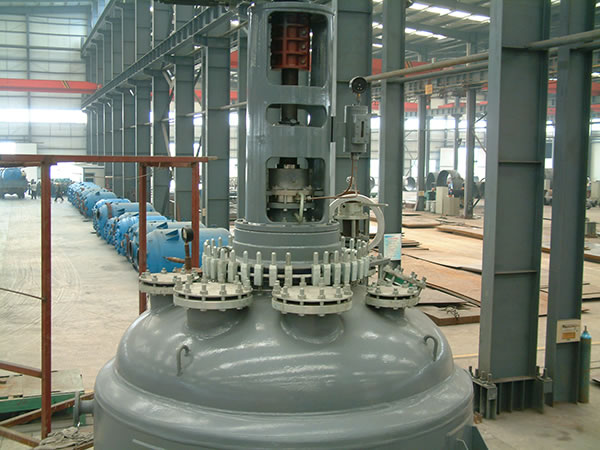

1. O reator revestido em vidro tipo F, vem com um design de uma peça de que a tampa e o corpo não podem ser separados. Devido a isso, um orifício tem de ser concebido na cabeça do reator, para que seja mais fácil para os operadores de entrar no reator, para realizar manutenção e peças de reposição.

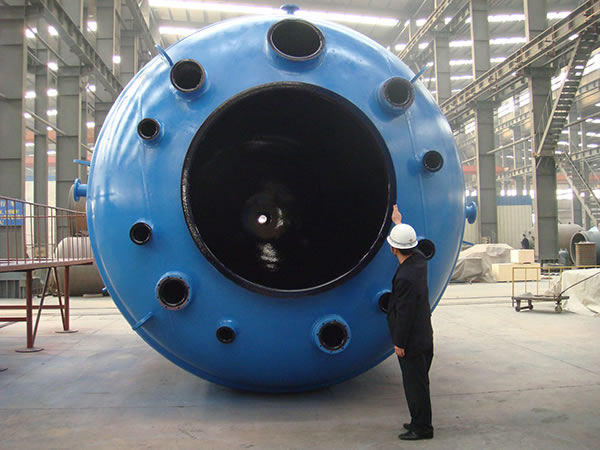

2. Trata-se um reator de processo industrial de grande capacidade, adequado para o ambiente de produção em larga escala.
3. Semelhante ao reator tipo K, este tipo de reator químico é fabricado usando o esmalte TJ09 e processo de esmaltagem especializado. Isso permite que o revestimento em vidro seja resistente à corrosão, resistente ao impacto e resistente à variação de temperatura, sendo menos propenso a fratura e alta durabilidade.
4. A Taiji é capaz de projetar e fabricar reator padrão revestido em vidro, com às necessidades do usuário.
5. O nosso reator de aço revestido em vidro tipo F, vem com especificações completas, incluindo F1500L, F2000L, F3000L, F4000L, F5000L, F6300L, F8000L, F10000L, F12500L, F16000L, F20000L, F30000L, F50000L, etc.

| Interior do vaso | Revestimento | |
| Pressão de projeto (MPa) | 0.4/0.6/1.0 | 0.6/1.0 |
| Temperatura do projeto ( ℃ ) | -19 ℃ /200 ℃ | -19 ℃ /200 ℃ |

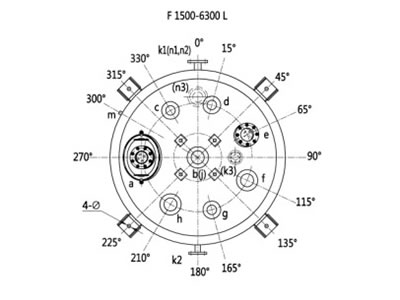

| Símbolo | Uso |
| a | Orifício de inspeção |
| b | Buraco agitador |
| c | Termométrico |
| d, f, g, h | Sobresselentes |
| e | Visor de vidro |
| j | Saída média |
| k1, k2, k3 | Entrada/Saída |
| n1, n2, n3 | Bico de pulverização |
| m | Orifício de ventilação |

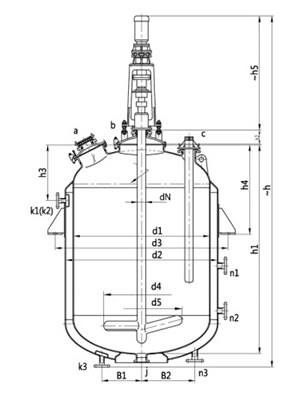

| Unit: mm | ||||||||
| Especificações | ||||||||
| Capacidade nominal (L) | 1500 | 2000 | 3000 | 4000 | 5000 | 6300 | ||
| Capacidade total (L) | 2020 | 2470 | 3860 | 4795 | 6040 | 6900 | ||
| Capacidade calculada (Nota 1) (L) | 1990 | 2440 | 3830 | 4795 | 6016 | 6872 | ||
| Capacidade de revestimento (L) | 301 | 390 | 495 | 805 | 898 | 1015 | ||
| Área da troca de calor (m2) | 5.92 | 7.31 | 9.98 | 12.44 | 14.06 | 16.36 | ||
| Peso de referência (kg) | 2120 | 2380 | 3360 | 3905 | 4720 | 5200 | ||
| Dimensões principais | d1 | 1300 | 1300 | 1600 | 1600 | 1750 | 1750 | |
| d2 | 1450 | 1450 | 1750 | 1750 | 1900 | 1900 | ||
| d3(Nota 2) | 1622 | 1622 | 1964 | 1964 | 2152 | 2152 | ||
| d4 | 680 | 680 | 720 | 720 | 720 | 720 | ||
| d5 | 700 | 700 | 800 | 800 | 850 | 850 | ||
| h1 | 1801 | 2136 | 2250 | 2730 | 2888 | 3244 | ||
| h2 | 190 | 190 | 190 | 190 | 190 | 190 | ||
| h3 | 725 | 725 | 700 | 700 | 750 | 750 | ||
| h4 | 975 | 975 | 1060 | 1060 | 1200 | 1200 | ||
| B1 | 315 | 315 | 315 | 315 | 350 | 350 | ||
| B2 | 510 | 510 | 510 | 510 | 510 | 510 | ||
| Φ | 30 | 30 | 30 | 30 | 30 | 30 | ||
| Bico DN | a | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | |
| b | 125 | 125 | 150 | 150 | 150 | 150 | ||
| c | 100 | 100 | 100 | 100 | 125 | 125 | ||
| d | 100 | 100 | 100 | 100 | 125 | 125 | ||
| e | 125 | 125 | 125 | 125 | 125 | 125 | ||
| f | 125 | 125 | 125 | 125 | 150 | 150 | ||
| g | 100 | 100 | 100 | 100 | 125 | 125 | ||
| h | 125 | 125 | 125 | 125 | 150 | 150 | ||
| j | 100 | 100 | 125 | 125 | 125 | 125 | ||
| Revestimento bico DN | k1 | 40 | 40 | 65 | 65 | 65 | 65 | |
| k2 | 40 | 40 | 65 | 65 | 65 | 65 | ||
| k3 | 40 | 40 | 65 | 65 | 65 | 65 | ||
| n1 | 50 | 50 | 65 | 65 | 65 | 65 | ||
| n2 | / | / | / | 65 | 65 | 65 | ||
| n3 | 50 | 50 | 65 | 65 | 65 | 65 | ||
| m | G3/8'' | G3/8'' | G3/8'' | G3/8'' | G3/8'' | G3/8'' | ||
| Acionador | DN | 80 | 80 | 95 | 95 | 95 | 95 | |
| h5 | 1320 | 1320 | 1360 | 1360 | 1360 | 1530 | ||
| Notas 1: Calcule a capacidade: Volume sob flange de gola alta. | ||||||||
| Nota 2: Os tipos de suportes, podem ser determinados pelos usuários; Se não houver qualquer pedido especial, os puxadores são normalmente aplicados. | ||||||||

| Interior do vaso | Revestimento | |
| Pressão de projeto (MPa) | 0.4/0.6/1.0 | 0.6/1.0 |
| Temperatura do projeto ( ℃ ) | -19 ℃ /200 ℃ | -19 ℃ /200 ℃ |
| Símbolo | Uso |
| a | Saída média |
| b1,b2,b3,b4 | Entrada/Saída |
| c | Orifício de inspeção |
| d | Buraco agitador |
| e1 | Termométrico |
| e2, g1, g2, g3, g4, k | Sobresselentes |
| h | Visor de vidro |
| m | Orifício de ventilação |
| n | Orifício limpo |

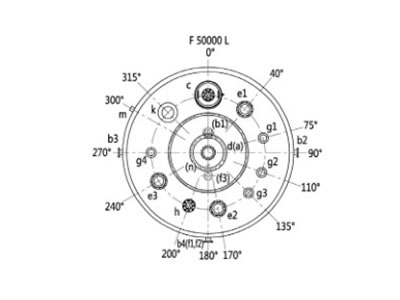

 Projeto do bico (Vista plana) F50000L

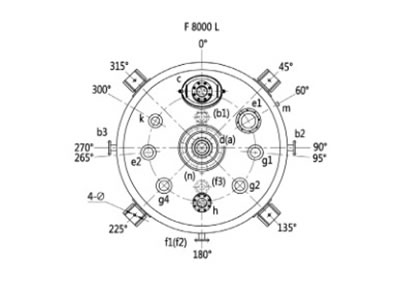

Projeto do bico (Vista plana) F50000L  Projeto do bico (Vista plana) F8000L

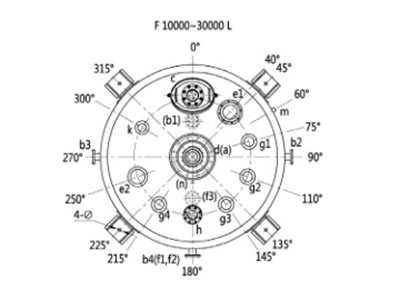

Projeto do bico (Vista plana) F8000L  Projeto do bico (Vista plana) F10000L~F30000L
Projeto do bico (Vista plana) F10000L~F30000L | Unit: mm | ||||||||
| Especificações | ||||||||
| Capacidade nominal (L) | 8000 | 10000 | 12500 | 16000 | 20000 | 30000 | 50000 | |
| Capacidade total (L) | 9105 | 11719 | 13696 | 17491 | 21835 | 33645 | 56444 | |
| Capacidade calculada (Nota 1) (L) | 9060 | 11674 | 13651 | 17446 | 21790 | 33500 | 55514 | |
| Capacidade de revestimento (L) | 1666 | 1940 | 2243 | 2551 | 2870 | 3700 | 4520 | |
| Área de troca de calor ( ㎡ ) | 18.38 | 21.35 | 24.89 | 29.48 | 34.04 | 45 | 34.04 | |
| Peso de referência (kg) | 6959 | 7911 | 9342 | 11222 | 13530 | 19270 | 34590 | |

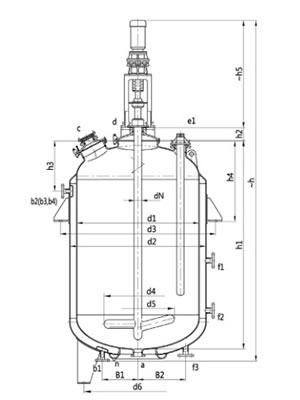

| Dimensão principal | d1 | 2000 | 2200 | 2200 | 2400 | 2600 | 3000 | 3800 |
| d2 | 2200 | 2400 | 2400 | 2600 | 2800 | 3200 | 4000 | |
| d3(Nota 2) | 2452 | 2703 | 2703 | 2908 | 3179 | / | / | |
| h1 | 3310 | 3533 | 4053 | 4346 | 4641 | 5340 | 5611 | |
| h2 | 210 | 210 | 210 | 210 | 210 | 260 | 647 | |
| h3 | 850 | 900 | 900 | 950 | 1000 | 1150 | 1340 | |
| h4 | 1200 | 1300 | 1300 | 1400 | 1550 | / | / | |
| h | 5400 | 5600 | 6530 | 7010 | 7475 | 8835 | 10425 | |
| B1 | 400 | 470 | 470 | 470 | 470 | 470 | 470 | |
| B2 | 510 | 550 | 550 | 550 | 550 | 550 | 550 | |
| Φ | 30 | 36 | 36 | 36 | 36 | / | / | |
| Bico DN | a | 125 | 150 | 150 | 150 | 150 | 150 | 150 |
| c | 300×400 | 300×400 | 300×400 | 450 | 450 | 450 | 450 | |
| d | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
| e1 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| e2 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | |
| e3 | / | / | / | / | / | / | 200 | |
| g1 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| g2 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| g3 | / | 150 | 150 | 150 | 150 | 150 | 150 | |
| g4 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| h | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| k | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| Revestimento bico DN | b1 | 65 | 80 | 80 | 100 | 100 | 100 | 125 |
| b2 | 65 | 80 | 80 | 100 | 100 | 100 | 125 | |
| b3 | 65 | 80 | 80 | 100 | 100 | 100 | 125 | |
| b4 | / | 80 | 80 | 100 | 100 | 100 | 100 | |
| f1 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | |
| f2 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | |
| f3 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | |
| m | G3/4'' | G3/4'' | G3/4'' | G3/4'' | G3/4'' | G3/4'' | G3/4'' | |
| n | G1/2'' | G1/2'' | G1/2'' | G1/2'' | G1/2'' | G1/2'' | G1/2'' | |
| Acionador | DN | 110 | 110 | 110 | 130 | 140 | 160 | 160 |
| h5 | 1375 | 1375 | 1375 | 1995 | 2190 | 2420 | 2640 | |
| Notas 1: Calcule a capacidade: Volume sob flange de gola alta. | ||||||||
| Nota 2: Os tipos de suporte podem ser determinado pelos usuários; Se não houver qualquer pedido especial, os puxadores são normalmente aplicados. | ||||||||
