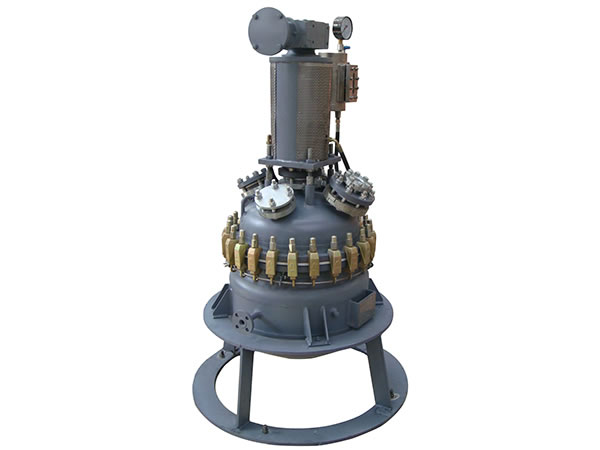

Reator revestido em vidro, Tipo K Amostra

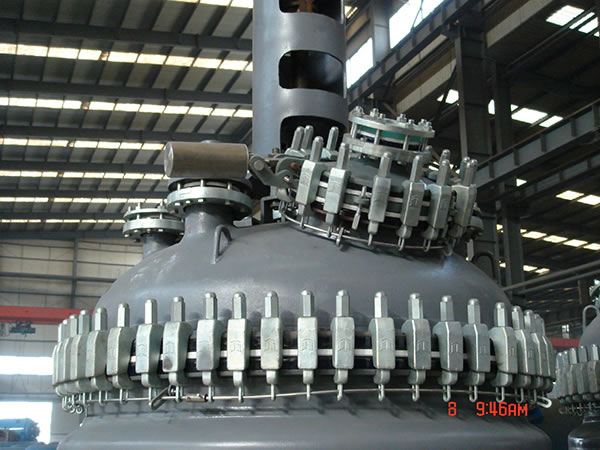

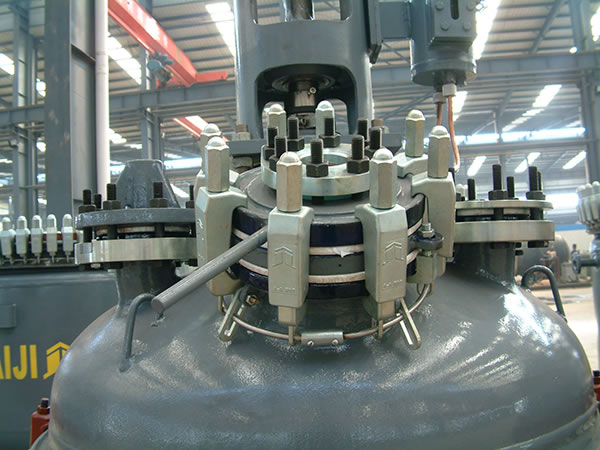

  • Grampos
  • Bueiro
  • Montagem
  • Comissionamento

Principais características
1. O reator revestido em vidro Tipo-K, é um reator projetado com tampa separável e corpo. A tampa é presa ao corpo utilizando grampos, em primeiro lugar as juntas são colocadas entre eles.
2. De um modo geral, este recipiente de pressão é apropriado para os trabalhos de transformação química de pequena capacidade.
3. Uma vez que a tampa pode ser separada do corpo, o equipamento de processo químico vem com diversos métodos de agitação e é excelente para todos os tipos de usuários.
4. Fabricado com esmalte TJ09, combinando tecnologia de esmaltação comprovada e sofisticada, este reator revestido em vidro tipo aberto, fornece uma notável resistência à corrosão, impacto e alteração grave de temperatura, bem como a durabilidade confiável.
5. De acordo com as capacidades, os nossos reatores revestido em vidro, tipo K, estão disponíveis em K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, K6300L, K8000L, K10000L, K12500L, K16000L e outros modelos. São fáceis de utilizar e executar manutenção.

Parâmetros técnicos do reator revestido em vidro

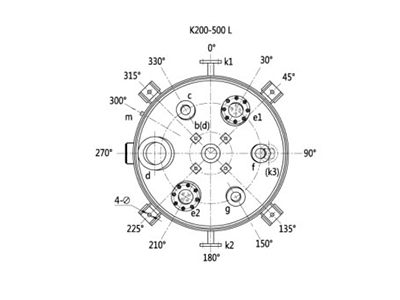

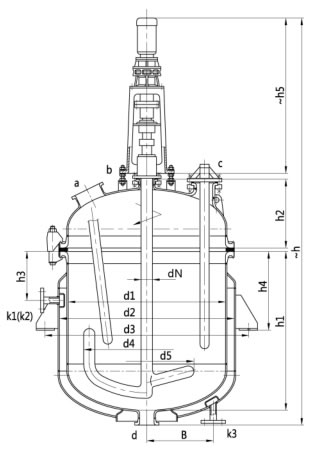

Design, Desenho do reator revestido em vidro K50L-K500L
Interior do vaso Revestimento
Pressão de projeto
(MPa)
0.4/0.6/1.0 0.6/1.0
Projeto de temperatura ( ℃ ) -19 ℃ /200 ℃ -19 ℃ /200 ℃
Símbolo Uso
a Orifício de inspeção
b Buraco agitador
c Termométrico
d Saída média
e1,e2 Visor de vidro
f, g Sobresselentes
k1, k2, k3 Entrada/Saída
m Orifício de ventilação

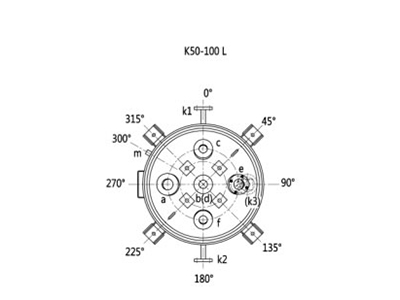

  • Projeto de desenho (Vista plana) K50L-K100L
  • Projeto de desenho (Vista plana) K50L-K100L
Unit: mm
Especificações K50L K100L K200L K300L K500L
Capacidade nominal (L) 50 100 200 300 500
Capacidade total (L) 102 180 325 483 743
Capacidade calculada (Nota 1) (L) 71 128 247 369 588
Capacidade de revestimento (L) 21 32 57 92 130
Área do trocador de calor (m2) 0.34 0.66 1.26 1.75 2.64
Peso de referência (kg) 420 490 650 920 1140
Dimensão principal d1 500 600 700 800 900
d2 600 700 800 900 1000
d3(Notas 2) 706 816 918 1028 1130
d4 420 520 620 720 810
d5 300 300 400 500 500
h1 400 500 700 800 1000
h2 274 309 354 390 415
h3 220 250 270 280 280
h4 300 340 370 390 400
h 1785 1930 2195 2545 2985
B 250 250 250 250 270
Φ 14 18 18 23 23
Bico DN a 80 80 125 125 150
b 65 65 100 100 100
c 65 65 65 65 65
d 65 65 80 80 80
e1 65 65 65 65 80
e2 / / 65 65 80
f 65 65 80 80 100
g / / 65 65 125
Revestimento
Bico DN
k1 20 20 25 25 32
k2 20 20 25 25 32
k3 20 20 25 25 32
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
Acionador DN 40 40 50 65 65
h5 950 950 953 1170 1170
Notas 1: Calcule a capacidade: Volume sob flange de gola alta.
Nota 2: Os tipos de suportes, podem ser determinados pelos usuários; Sem a necessidade de pedido especial, os puxadores são normalmente aplicados.

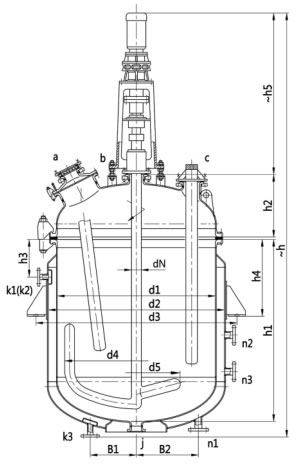

Projeto de desenho do reator revestido em vidro K1000L-K6300L
Interior do vaso Revestimento
Pressão de projeto
(MPa)
0.4/0.6/1.0 0.6/1.0
Projeto de temperatura ( ℃ ) -19 ℃ /200 ℃ -19 ℃ /200 ℃
Símbolo Uso
a Orifício de inspeção
b Buraco agitador
c Termométrico
d, f, g, h Sobresselentes
e Visor de vidro
j Saída média
k1,k2,k3 Entrada/Saída
n1,n2,n3 Bico de pulverização
m Orifício de ventilação
Projeto de desenho (Vista plana) K1000L-K6300L
Unit: mm
Especificações K1000L K1500L K2000L K3000L K4000L K5000L K6300L
Capacidade nominal (L) 1000 1500 2000 3000 4000 5000 6300
Capacidade total (L) 1616 2172 2640 4170 5140 6470 7580
Capacidade calculada (Nota 1) (L) 1244 1714 2180 3370 4334 5443 6561
Capacidade de revestimento (L) 206 300 387 461 774 873 1027
Área do trocador de calor ( ㎡ ) 4.55 5.76 7.23 9.33 11.85 13.74 16.43
Peso de referência (kg) 1820 2280 2535 3555 4055 4940 5560
Dimensão principal d1 1200 1300 1300 1600 1600 1750 1750
d2 1300 1450 1450 1750 1750 1900 1900
d3(Notas 2) 1468 1622 1622 1964 1964 2152 2152
d4 1080 1180 1180 1440 1440 1580 1580
d5 700 700 700 800 800 850 850
h1 1200 1400 1830 1810 2290 2410 2875
h2 494 519 519 594 594 632 632
h3 290 330 330 340 340 340 340
h4 600 650 650 700 700 700 700
h 3450 3700 4050 4210 4650 4820 5470
B1 315 315 315 315 315 350 350
B2 / 510 510 510 510 510 510
Φ 30 30 30 30 30 30 30
Bico DN a 300×400 300×400 300×400 300×400 300×400 300×400 300×400
b 125 125 125 150 150 150 150
c 100 100 100 100 100 125 125
d 100 100 100 100 100 125 125
e 100 125 125 125 125 125 125
f 125 125 125 125 125 150 150
g 100 100 100 100 100 125 125
h 100 125 125 125 125 150 150
j 100 100 100 125 125 125 125
Revestimento bico DN k1 32 40 40 50 50 65 65
k2 32 40 40 50 50 65 65
k3 32 40 40 50 50 65 65
n1 / 50 50 65 65 65 65
n2 / 50 50 65 65 65 65
n3 / / / / 65 65 65
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
Acionador DN 80 80 80 95 95 95 95
h5 1320 1320 1320 1360 1360 1360 1530
Notas 1: Calcule a capacidade: Volume sob flange de gola alta.
Nota 2: Os tipos de suportes, podem ser determinados pelos usuários; Sem a necessidade de pedido especial, os puxadores são normalmente aplicados.

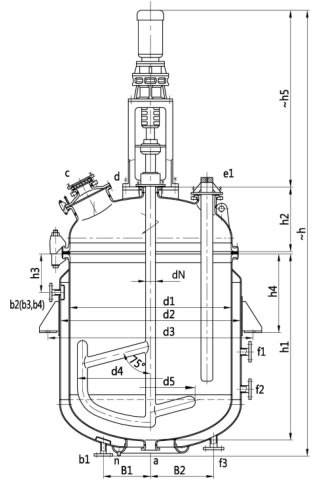

Projeto de desenho do reator revestido em vidro K8000L-K16000L
Interior do vaso Revestimento
Pressão de projeto
(MPa)
0.2/1.0 0.6/1.0
Temperatura do projeto ( ℃ ) -19 ℃ /200 ℃ -19 ℃ /200 ℃
Símbolo Uso
a Saída média
b1,b2,b3,b4 Entrada/Saída
c Orifício de inspeção
d Buraco agitador
e1 Termométrico
e2,g1,g2,g3,g4,k Sobresselentes
h Visor de vidro
m Orifício de ventilação
n Orifício limpo

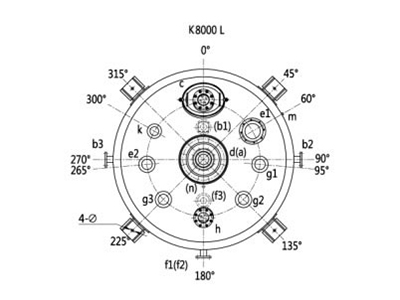

Projeto de desenho do reator revestido em vidro K8000L-K16000L
Unit: mm
Especificações K8000L K10000L K12500L K16000L
Capacidade nominal (L) 8000 10000 12500 16000
Capacidade total (L) 10190 12750 15250 18493
Capacidade calculada (Nota 1) (L) 8850 10900 13400 16680
Capacidade do revestimento (L) 1724 1940 2324 2500
Área de Troca de Calor ( ㎡ ) 19.6 21.54 26.5 28
Peso de referência (kg) 7810 8720 10155 11700
Dimensão principal d1 2000 2200 2200 2400
d2 2200 2400 2400 2600
d3(Notas 2) 2452 2704 2704 2908
h1 3000 3060 3720 3740
h2 710 770 770 825
h3 380 400 400 460
h4 830 850 850 900
B1 400 470 470 470
B2 510 550 550 550
Φ 30 36 36 36
Bico DN a 125 150 150 150
c 300×400 300×400 300×400 450
d 200 200 200 200
e1 200 200 200 200
e2 150 200 200 200
g1 150 150 150 150
g2 150 150 150 150
g3 150 150 150 150
g4 / 150 150 150
h 125 125 125 125
k 125 125 125 125
Revestimento Bico DN b1 65 80 80 100
b2 65 80 80 100
b3 65 80 80 100
b4 / 80 80 100
f1 65 80 80 100
f2 65 80 80 100
f3 65 80 80 100
m G3/4'' G3/4'' G3/4'' G3/4''
n G1/2'' G1/2'' G1/2'' G1/2''
Acionador DN 110 110 110 130
h5 1375 1375 1375 1995
Notas 1: Calcule a capacidade: Volume sob flange de gola alta.
Nota 2: Os tipos de suportes, podem ser determinados pelos usuários; Sem a necessidade de pedido especial, os puxadores são normalmente aplicados.
Amostras Mostrar

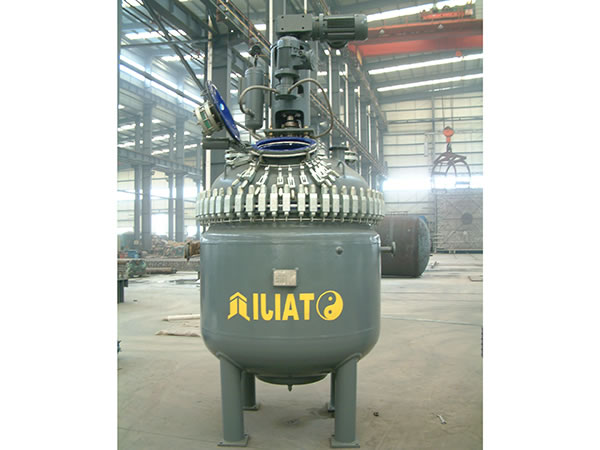

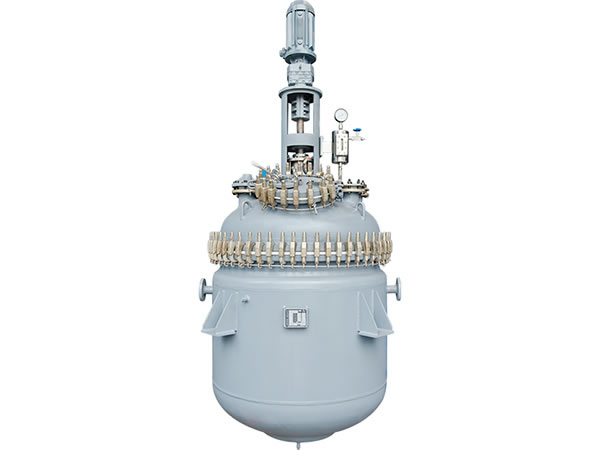

  • Vista frontal

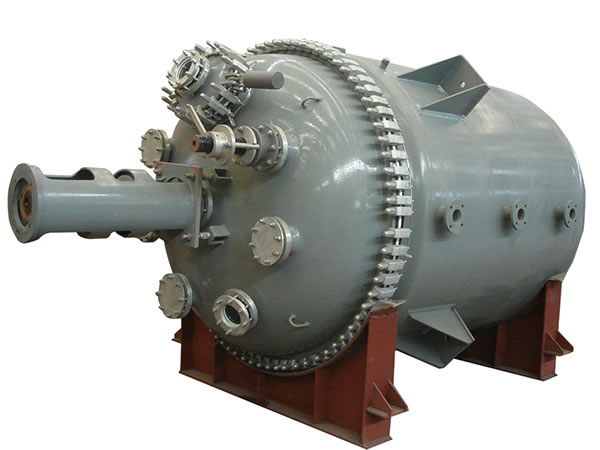

  • Vista lateral

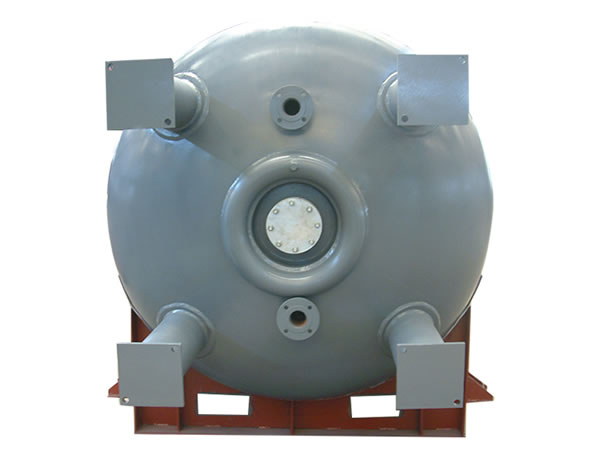

  • Vista de baixo

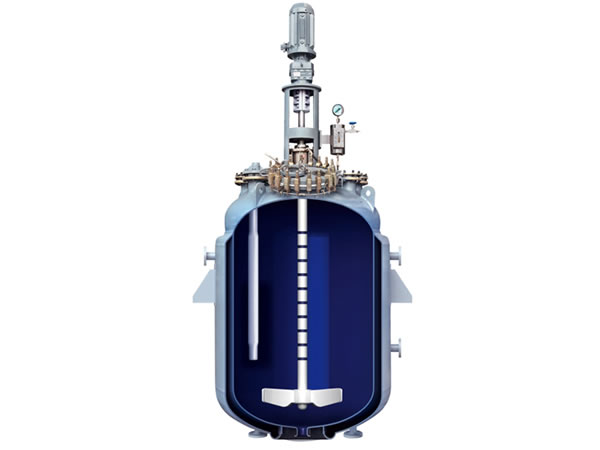

  • Vista transversal

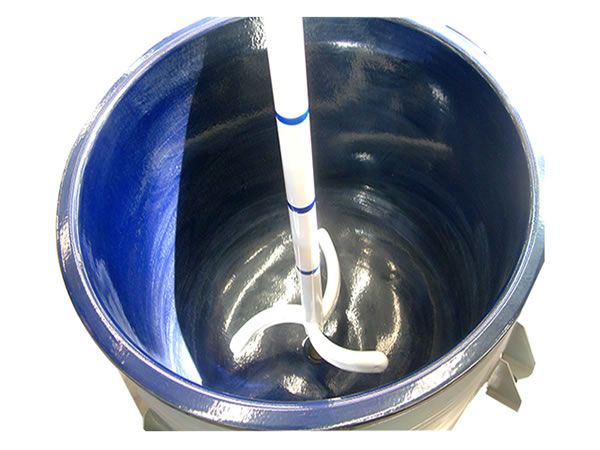

  • Vista interior
  • Mini reator revestido em vidro Tipo-K

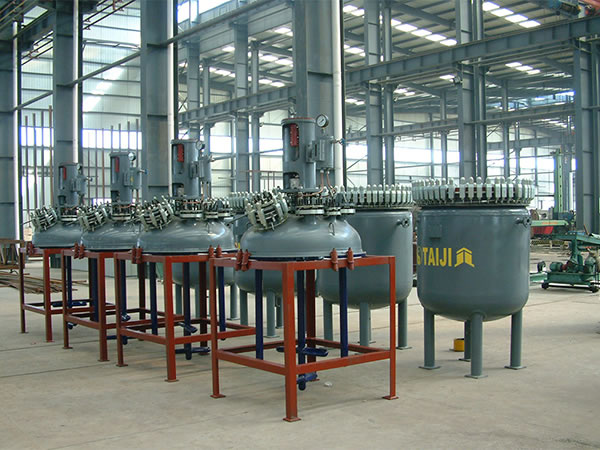

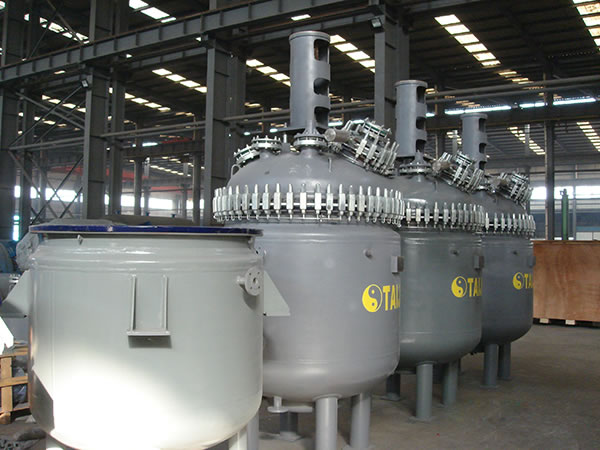

  • Linha de produção padrão do reator
