Tanque de armazenamento revestido em vidro, Tipo K

O tanque de armazenamento revestido em tipo K, apresenta um design do tipo aberto. Isso significa que a tampa e o corpo são montados usando as braçadeiras e juntas, eles podem ser separados. Este projeto garante a facilidade de manutenção e torna-o conveniente para substituir as peças. Devido ao processo especial, este tipo de receptor revestido em vidro, vem com um volume relativamente pequeno. No entanto, ele oferece excepcional resistência à corrosão, grande confiabilidade, com revestimento estável e longa vida útil.

Galeria de produtos

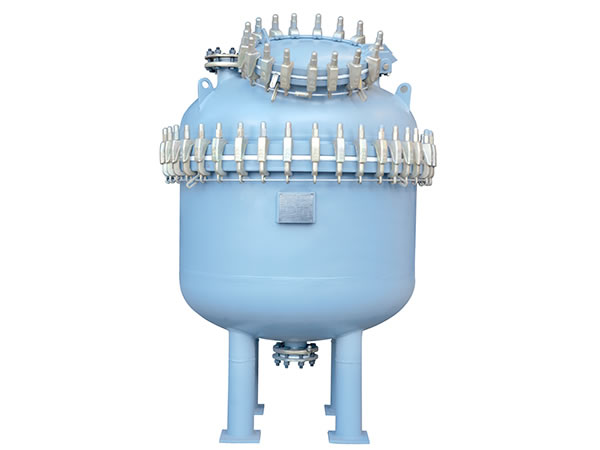

  • Tanque de armazenamento revestido em vidro padrão Tipo-K

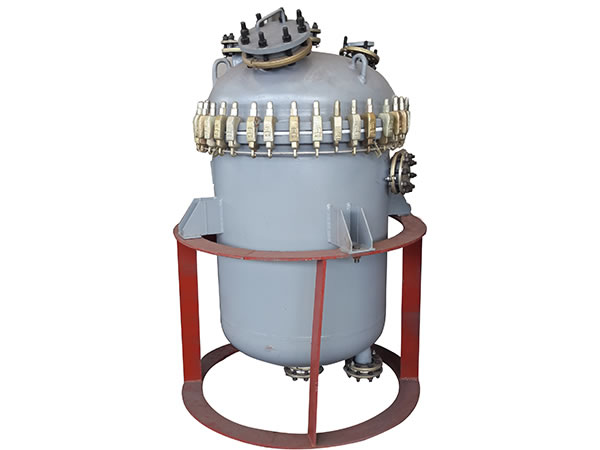

  • K Tanque de armazenamento revestido em vidro Tipo-K com puxador

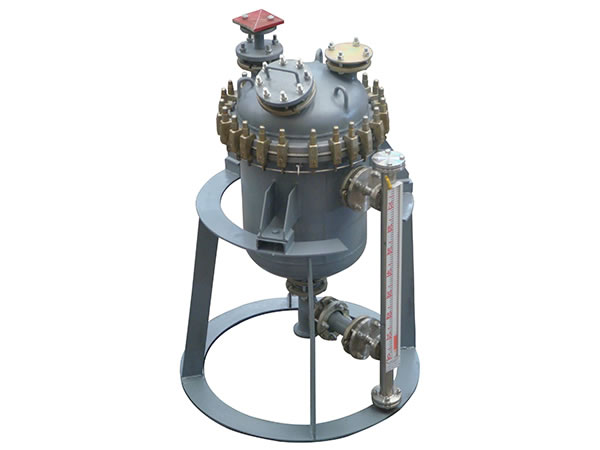

  • Mini tanque de armazenamento revestido em vidro Tipo-K

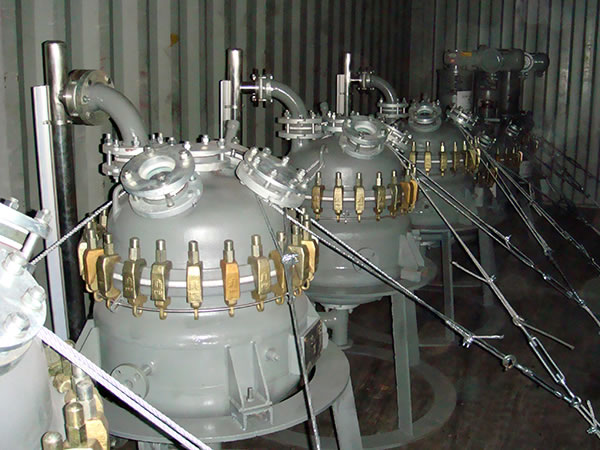

  • Produtos sendo transportados em recipiente

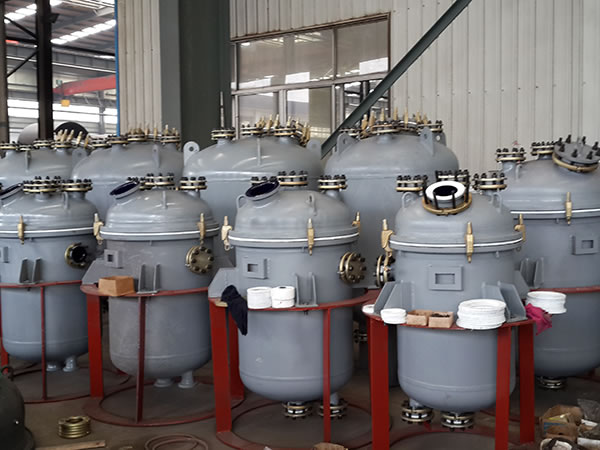

  • Disponíveis em várias especificações

De acordo com diferentes capacidades, o nosso tanque de armazenamento revestido em vidro do tipo aberto, é dividido em vários modelos, incluindo K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, etc. Além tanque de aço revestido em vidro padrão, nós também somos capazes de fazer produtos não-padrão para atender às necessidades dos clientes.

Parâmetros técnicos do tanque de armazenamento revestido em vidro

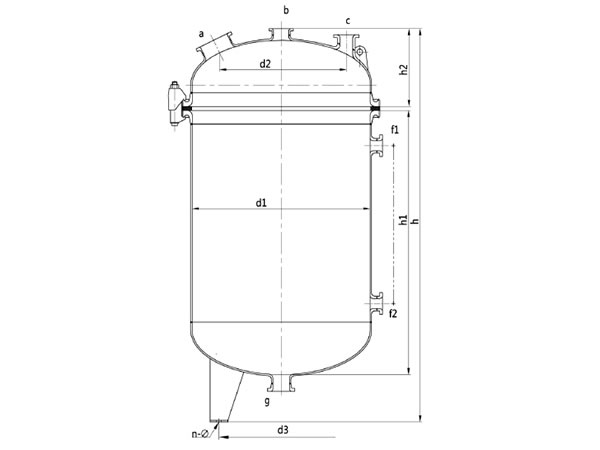

Desenho do projeto
Interior do vaso
Pressão do projeto (MPa) ATM
Temperatura do projeto
( ℃ )
-19 ℃ /150 ℃
Símbolo Uso
a Orifício/orifício de inspeção
b Entrada médio
c, d, e Sobresselentes
f1, f2 Orifício medidor de nível
g Saída média

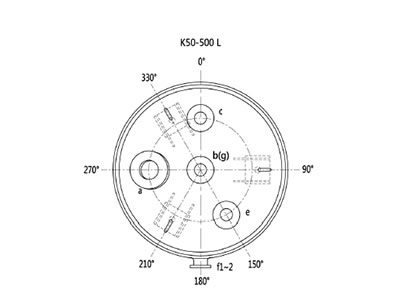

  • Layout dos bicos (Vista plana) K50-K500L)

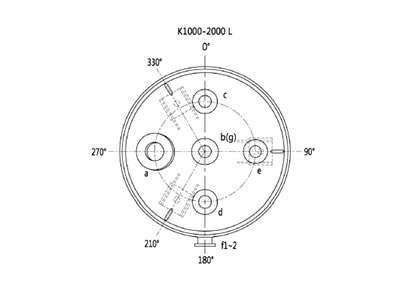

  • Layout dos bicos (Vista plana) K1000-K2000L
Unit.: mm
Especificações K50L K100L K200L K300L K500L K1000L K1500L K2000L
Capacidade nominal (L) 50 100 200 300 500 1000 1500 2000
Capacidade total (L) 80 155 294 447 740 1480 2020 2800
Capacidade calculada (Nota 1) (L) 61 121 237 362 620 1270 1670 2370
Peso de referência (kg) 95 160 210 285 395 716 970 1266
Dimensão principal d1 400 500 600 700 800 1000 1200 1300
d2 320 350 420 420 480 600 720 780
d3 280 350 420 490 560 700 700 910
h1 520 660 890 1000 1310 1695 1580 1895
h2 249 274 309 334 390 439 490 514
h 1150 1095 1340 1750 1885 2310 2240 2670
n-Φ 3-Φ15 3-Φ20 3-Φ20 3-Φ25 3-Φ25 3-Φ25 3-Φ25 3-Φ25
Bico DN a 80 100 125 125 150 150 200 300×400
b 65 65 65 80 80 80 100 100
c 65 65 65 65 80 80 80 80
d / / / / / 80 80 80
e 65 65 65 65 65 80 80 80
f1 / 65 65 65 65 65 65 65
f2 / 65 65 65 65 65 65 65
g 65 65 65 80 80 80 100 100
Nota 1: Capacidade calculada: Volume sob flange de gola longa.
